Aleph 1.7 clone (訊源切換)

訊源切換器的構想來自國平兄的網站上的『輸入訊號選擇模組』以及『旋轉式電源開關模組』，本來已經買了他家的套件要用了，但因為缺少平衡輸入的切換，最後只好自己設計了。
　　整個組件分兩部分：控制部分電路板直接鎖在面板上，然後以6pin的排線接到輸入端子附近的Relay切換電路板。

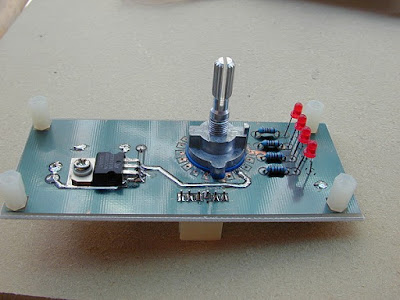

1. 控制部分電路板，主要將外接電源經7805穩壓IC後，輸出5V的直流電供波段選擇器切換給Relay與LED指示燈。這個電路板將直接鎖在面板上，LED燈外露



2. 控制部分電路板的背面



3. Relay切換電路板，有兩組平衡輸入與兩組RCA輸入。這部分的線路可以參考
   Aleph-P1.0的PASS原廠線路中的訊源切換部分



4. 這是Relay切換電路板的背面




5. 控制板與Relay電路板以一條6pin的排線連接

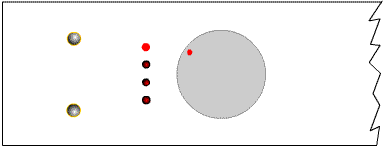

6. 面板設計草圖
