Aleph Ono clone (完成測試)

在焊接工作完成，再三確認無誤後即上電測試……保險絲未燒斷，沒有冒煙，離成功又跨進了一步；拿起電表測量各點的工作電壓：

1. 穩壓板的輸出為＋－32V，比線路原預設值30V略大，不過應該無妨

2. Q24的V_E為27.1V（線路原預設值26V）

3. 調整R25（5KSVR）使R27、R28的電壓約為0.35V

4. Q14的V_E為12.8V

5. R67與R53的電壓約為1.3V（線路原預設值1V），誤差略大，這裡的電壓是以D5這顆LED為參考電壓，為了不讓工作點偏差太多，於是依國外網友的建議，將R5改為10K，然後換了另一種LED，果然電壓降至0.98V。（原來的LED點亮時電壓為1.9V，換了之後約為1.6V）
   參考下圖，原線路的R5至少承受了64－1.7＝62.3V的壓降，消耗功率為P＝V×V/R＝0.57W，原先我使用的RN60D大概撐不了多久吧！將R5改為10K/2W的小型化Dale電阻，將電流減小一些，R5不至於那麼燙，此時新的D5的電壓大約為1.6V，R67與R53電壓約為0.98V。

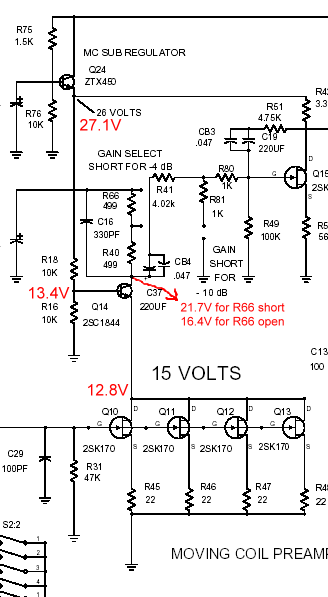

6. 下圖是訊號輸入附近各點的工作電壓，紅色數字是我這部Aleph ONO的實測值，四顆K170的總電流約為10.6mA，當R66的短路PIN接上或拿掉時，除Q14的Vc值不同外，其他點的工作電壓都不變，這應該是原線路設計的工作方式。

   但如果K170採用BL級，其IDSS大多在4~4.5mA，那四顆K170總電流至少16mA，這時候當R66的短路PIN拿掉時，16mA的電流流經R66與R40大約會造成16V的壓降，Q14的Vc為27.1－16＝11.1V……但Vb卻是13.4V，Vc＜Vb？？？此時的工作點必然與R66的短路PIN接上時不同……




　　在各點工作點確認無誤後，開始接上訊源上機試聽……滿懷期待、戒慎恐懼、小心翼翼打開電源，放下唱針……聲音出來了……咿！右聲道怎麼靜悄悄沒聲音……哇！趕快拆下再檢查一次：

1. 配線有錯嗎？……沒有

2. 拿起手電筒，仔細檢查PCB有沒有插焊錯誤、冷焊、焊渣掉落……都沒有

3. 讓訊號由MC端進入，在MC輸出端測不到輸出訊號；如果由MM輸入端進入時輸出訊號是正常的……問題應該出現在MC放大部分。

4. 再檢查各點工作電壓，與發音正常的左聲道比較，幾乎完全一樣。

這樣看來，各主被動元件應該都正常無誤，那會是什麼地方出問題呢？.....

拿著手電筒往PCB的MC輸入端照過去，哇！找到了.....

竟然MC輸入端的輸入焊點與旁邊網狀的舖地銅箔『連在一起』，再比對另一聲道，確定問題真的在這裡，於是拿起美工刀把這個禍首切開……這一次錯不在我，而是那將近四千元代價的PCB板的錯，真是＃﹪＆＊※……
